Уголок дюралевый

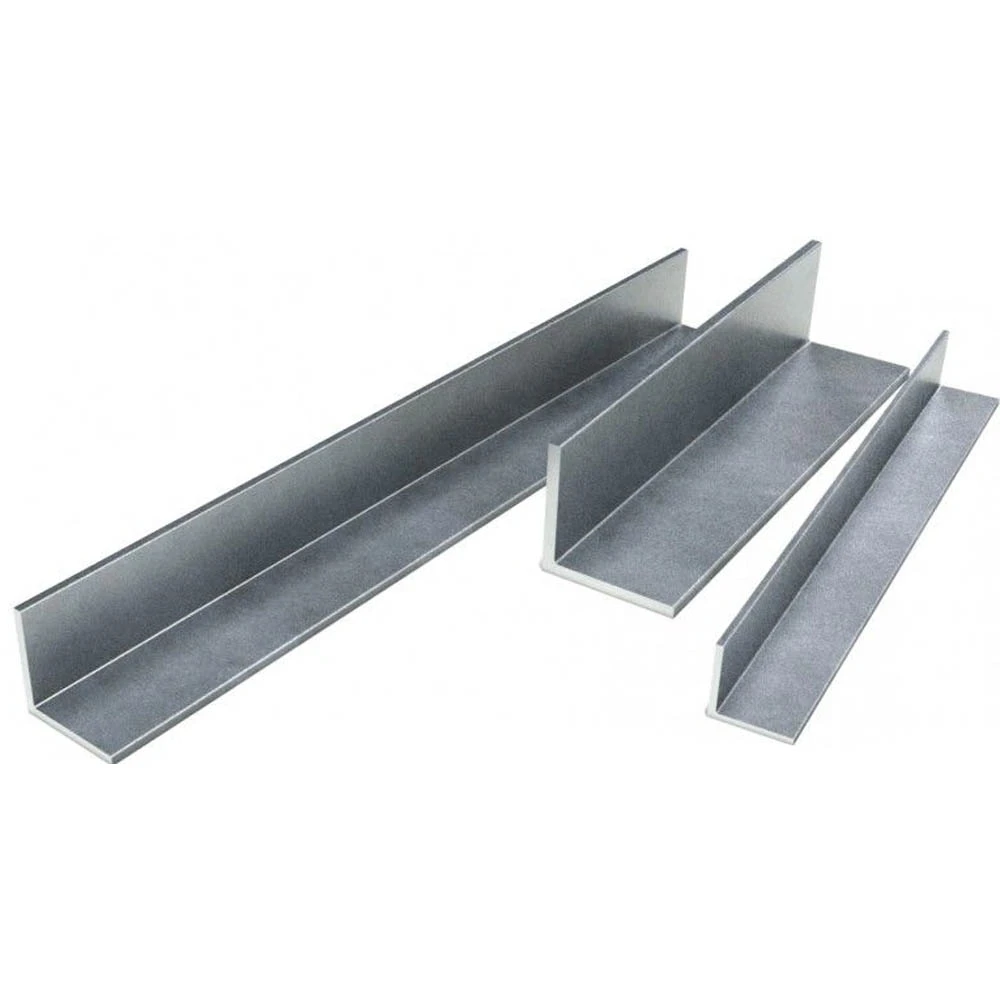

Уголок дюралевый — прессованный L-профиль из дюралюминия (дюраль, duralumin) для каркасов, рам, кронштейнов, закладных элементов, направляющих, ребер жёсткости. Такой уголок берут, когда требуется высокая жёсткость при умеренной массе, удобная мехобработка, стабильные габариты по полкам, аккуратная длина хлыста под раскрой.
В ассортименте дюралевый прокат уголок обычно закрывает задачи силовой геометрии: усиление узла, формирование плоскостей крепления, сборка рамных контуров. В разделе цветной металлопрокат уголок выбирают как “готовую форму”, когда лист требует лишних операций, пруток даёт избыточный съём металла.
Технические характеристики
Параметры, которые фиксируют в спецификации
-
марка сплава по ГОСТ 4784-2019 (часто Д16, В95, АД31 для строительных профилей)
-
тип сечения: равнополочный, неравнополочный
-
размеры полок: a×b, мм
-
стенка t, мм
-
радиус внутреннего сопряжения (важно для посадки, примыкания)
-
длина L: мерная, кратная мерной, немерная
-
требования к поверхности: риски, вмятины, заусенцы, следы правки
Сортамент по ГОСТ
-
равнополочный уголковый профиль: ГОСТ 13737-90 (сортамент)
-
неравнополочный уголковый профиль: ГОСТ 13738-91 (сортамент)
-
общие техусловия на прессованные профили: ГОСТ 8617-2018 (качество поверхности, допуски, маркировка, приёмка)
Масса 1 метра: формулы для быстрых расчётов
Для прикидки логистики удобно считать через площадь сечения S, мм², плотность ρ ≈ 2700–2850 кг/м³ (зависит от марки, состояния):
-
m₁ (кг/м) = S × 10⁻⁶ × ρ
-
приближение для равнополочного профиля: S ≈ t × (2a − t)
-
приближение для неравнополочного профиля: S ≈ t × (a + b − t)
Таблица подбора: размеры → масса → смысл
Оценка по ρ=2780 кг/м³, без учёта скруглений.
| Сечение, мм | S (прибл.), мм² | m₁, кг/м (прибл.) | Где рационален |
|---|---|---|---|
| 20×20×2 | 76 | ≈0,21 | лёгкие кронштейны, ребра, небольшие рамы |
| 25×25×3 | 141 | ≈0,39 | универсальный каркас, монтажные элементы |
| 30×30×3 | 171 | ≈0,48 | стойки, усиление узлов, полки под крепёж |
| 40×40×4 | 304 | ≈0,85 | силовые рамные элементы, опорные зоны |
| 50×30×4 | 304 | ≈0,85 | неравнополочный вариант под плоскостную нагрузку |
Изготовление
Процессы получения, терморежимы
Уголок получают горячим прессованием (экструзией) через матрицу, далее правка, калибровка, резка в длину, снятие заусенцев, контроль геометрии полок. Для прочностных состояний применяют термообработку: нагрев до технологической температуры порядка 490–505 °C, выдержка, быстрое охлаждение, старение (естественное либо искусственное). Такой маршрут повышает прочность, снижает “плывучесть” размеров при работе под нагрузкой.
ГОСТы, ТУ в документах поставки
-
химический состав, обозначение марок: ГОСТ 4784-2019
-
техусловия на прессованные профили: ГОСТ 8617-2018
-
сортамент равнополочного уголка: ГОСТ 13737-90
-
сортамент неравнополочного уголка: ГОСТ 13738-91
ТУ подключают при нестандартной длине, особом допуске по полкам, повышенной прямолинейности, расширенном контроле поверхности, специальном состоянии поставки.
Применение
Где уголок дюралевый даёт максимум
-
рамные контуры, каркасы, стойки, раскосы
-
кронштейны, закладные элементы, направляющие полки
-
усиление кромок, ребра жёсткости у панелей, коробов
-
монтажные системы, где важны плоскости крепления plus минимальная масса узла
Подбор под нагрузку
Для изгиба на пролёте решает размер полок a, b, а также схема опирания. Для кручения выигрывает равнополочный вариант, для плоскостной нагрузки выгоден неравнополочный вариант (широкая полка работает как база). Для зон с отверстиями, резьбой, прижимом хомутом разумно закладывать запас по стенке t, добавлять втулки, шайбы, опорные пластины.
Стойкость к коррозии, практические оговорки
Дюральные марки прочные, стойкость к коррозии зависит от среды. Во влажной зоне, солевом аэрозоле, конденсате обычно задают анодирование, лакокрасочное покрытие, консервацию. Контакт с медью, латунью, сталью без развязки способен ускорять гальванокоррозию — применяют прокладки, втулки, изоляцию. Для сценариев, где требуется высокая коррозионная стойкость без покрытия, иногда рассматривается нержавеющая сталь (inox, stainless steel), но возрастает масса, меняется экономика обработки.
FAQ
Какие марки лучше для уголка под силовой каркас
Для универсальных узлов часто берут Д16: хорошая обрабатываемость, стабильность геометрии. Для повышенной прочности применяют В95, при этом возрастает важность покрытия, аккуратной обработки кромок, контроля концентраторов напряжений. Для среды с приоритетом по стойкости к коррозии иногда выбирают АД31-семейство либо Al-Mg сплавы, если это согласовано проектом.
Какие габариты лучше выбирать под монтаж, раскрой
Под серийный раскрой удобны мерные длины, кратность под карту реза. Для жёсткой рамы чаще выгоден больший размер полок при умеренной стенке, для узла с резьбовыми креплениями — стенка t с запасом, чтобы исключить смятие, вырыв.
Какие нагрузки выдерживает уголок
Нагрузка определяется расчётом: изгиб, кручение, локальное смятие в месте крепежа, наличие отверстий, длина пролёта, тип опоры. Рост полок a, b повышает жёсткость рамного контура, рост t повышает запас по смятию, по зоне отверстий. Для корректного ответа используют расчёт по прочности, по прогибу, затем задают коэффициент запаса.
