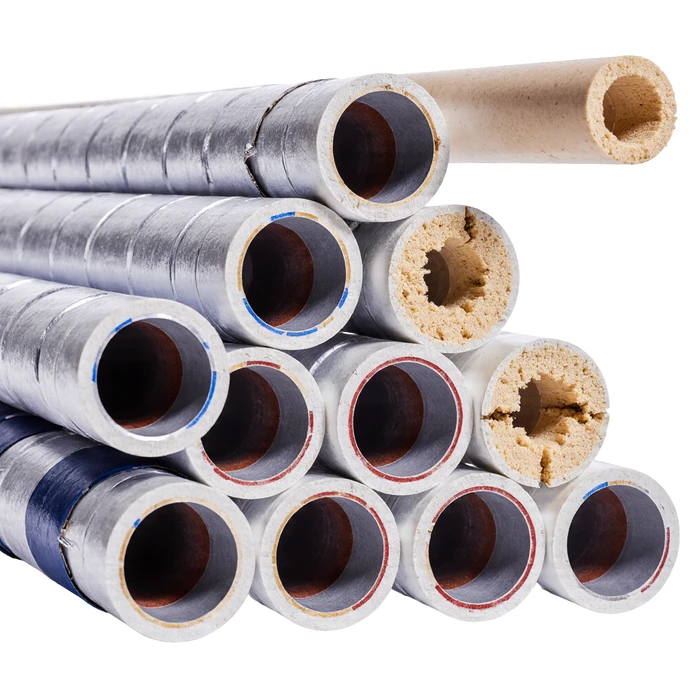

Труба в изоляции

Труба в изоляции — трубное изделие с наружным либо внутренним защитным слоем, выбранным под условия эксплуатации. Теплоизоляция ограничивает теплообмен, антикоррозионное покрытие снижает воздействие среды на металл, внутренняя футеровка защищает проточную поверхность. В комбинированной конструкции эти функции выполняют разные слои. Подбор начинается с температуры продукта, способа прокладки, свойств грунта, требований к внутреннему проходу.

Основой служит несущая труба. Её диаметр, стенка, материал определяют по прочности, расходу, давлению, характеру среды. Защитные слои задают отдельно: их толщина не прибавляется к расчётной стенке металла. Для стальных трубопроводов применяют углеродистые либо низколегированные марки по проекту; для коррозионно-активных сред возможны специальные стали. Предизолированные полимерные трубопроводы составляют самостоятельную группу со своими температурными ограничениями.

Основные виды изоляции

Обозначение покрытия должно раскрывать его состав, расположение, назначение. Полиэтиленовая оболочка вокруг утеплителя отличается от тонкого полиэтиленового антикоррозионного слоя, нанесённого непосредственно на подготовленную поверхность трубы. Для внутренней защиты дополнительно проверяют совместимость с транспортируемым продуктом.

Таблица объединяет основные промышленные решения. Для специальных режимов используют силикаткальциевую теплоизоляцию, аэрогелевые материалы, вакуумные системы «труба в трубе». Для химических сред применяют футеровку полимерами, резиной, стеклоэмалевые покрытия. Бетонное утяжеляющее покрытие используют для балластировки: его массу учитывают отдельно от антикоррозионной защиты.

Теплоизоляционные исполнения

ППУ представляет собой жёсткий пенополиуретан, заполняющий пространство под наружной оболочкой вокруг несущей трубы. Для стальных изделий в области применения ГОСТ 30732-2020 полиэтиленовую оболочку используют при подземной прокладке, оцинкованную стальную — для надземных трасс, проходных каналов, тоннелей. Герметичность оболочки, заделка стыков препятствуют увлажнению утеплителя.

Температурный предел по этому стандарту связан с графиком теплоснабжения: до 150 °C в пределах графика 150–70 °C. Рабочее давление принимают по проекту. Поэтому значения температуры, давления нельзя переносить на любую трубу ППУ без проверки несущего трубопровода, режима эксплуатации, конструкции изоляции.

В ППУ могут размещаться проводники системы оперативного дистанционного контроля. СОДК позволяет обнаруживать изменения электрических характеристик, связанные с увлажнением теплоизоляции, а при соответствующем оснащении — определять место повреждения. Для работоспособности системы важны непрерывность проводников, правильная сборка соединений, исходные измерения.

Пенополимерминеральная изоляция ППМ содержит полимерную основу с минеральным наполнителем. Требования к стальным трубам такого исполнения установлены ГОСТ Р 56227-2014. Материал образует структуру с плотными поверхностными зонами, менее плотной теплоизоляционной сердцевиной. Конструкцию заделки стыков выбирают для ППМ; перенос решений от ППУ без проверки совместимости недопустим.

Армопенобетонная изоляция АПБ применяется в специальных конструкциях тепловых сетей. Минераловатные маты, цилиндры удобны для трубопроводов с большим количеством фасонных участков, опор, арматуры. Их теплотехнические характеристики зависят от плотности, температуры, увлажнения; наружный покровный слой защищает материал от атмосферного воздействия.

Вспененный каучук, вспененный полиэтилен используют в инженерных системах с учётом температурного диапазона конкретного материала. На холодных трубопроводах проверяют риск конденсации, непрерывность парозащитного слоя, состояние швов. Пеностекло применяют там, где нужны жёсткость, низкая паропроницаемость. Рабочую температуру, пожарные характеристики определяют по выбранной системе целиком.

Наружные антикоррозионные покрытия

Трёхслойная полиэтиленовая система обычно включает эпоксидный грунтовочный слой, адгезионный подслой, наружный экструдированный полиэтилен. Грунт обеспечивает сцепление с подготовленной сталью, промежуточный материал связывает слои, внешняя оболочка воспринимает механические воздействия. Для двухслойного покрытия состав иной, поэтому обозначение «ПЭ» следует дополнять описанием конструкции.

Полипропиленовые системы выбирают для соответствующих температурных режимов по нормативной документации. Наружное эпоксидное покрытие может быть самостоятельным, в том числе порошковым, либо входить в многослойную систему. Для бестраншейной прокладки дополнительно оценивают сопротивление истиранию, повреждению при протаскивании.

Битумно-мастичная изоляция формируется из грунтовки, мастичных слоёв, армирующих либо обёрточных материалов по заданной конструкции. Применяют битумно-полимерные, битумно-резиновые составы, полимерные ленты, термоусаживаемые системы. При выборе учитывают температуру трубы, подвижки грунта, увлажнение, совместимость материалов стыковой защиты.

Обозначения УС, ВУС описывают усиленный либо весьма усиленный тип защиты в рамках соответствующего норматива. Они не определяют единственный материал, фиксированное количество слоёв либо одинаковую толщину для всех диаметров. В документации указывают конкретную конструкцию покрытия, норматив, толщину, требования к адгезии, сплошности. Для подземных стальных сооружений применяют требования ГОСТ 9.602-2016 в пределах его области действия.

Внутренняя защита

Цементно-песчаное покрытие ЦПП используют для внутренней футеровки трубопроводов, прежде всего водопроводного назначения. Защитное действие связано с барьером на поверхности, щелочной средой цементного камня. Выбор состава зависит от свойств воды, режима эксплуатации, требований к контактирующему материалу. Толщина футеровки уменьшает проход, увеличивает массу изделия.

Внутреннее эпоксидное покрытие применяют при подтверждённой стойкости к продукту, температуре, условиям очистки. Контролируют подготовку поверхности, толщину, отверждение, сплошность. Гладкостное покрытие газопровода предназначено прежде всего для уменьшения шероховатости; его способность выполнять самостоятельную антикоррозионную функцию должна быть предусмотрена документацией.

Для абразивных либо химически активных сред рассматривают специальные полимерные вкладыши, резиновую футеровку, стеклоэмаль. Их выбор требует проверки стойкости к конкретному составу продукта. Рабочий проход определяют после нанесения внутреннего слоя, включая допустимые отклонения его толщины.

Расчёт характеристик изолированной трубы

При сплошном концентрическом утеплении наружный габарит рассчитывают по формуле:

Dг = D + 2хδ + 2хs.

Здесь Dг — наружный диаметр готового изделия, мм; D — наружный диаметр несущей трубы, мм; δ — радиальная толщина утеплителя, мм; s — толщина оболочки, мм. Формула описывает геометрию без воздушного зазора. Для условных D=159 мм, δ=50 мм, s=1 мм получается Dг=261 мм. Это расчётный пример, а стандартный размер оболочки выбирают по сортаменту конкретной системы.

Проход после внутренней футеровки определяют отдельно:

dп = D − 2хt − 2хh.

Здесь dп — внутренний диаметр после нанесения покрытия, мм; t — стенка металла, мм; h — толщина внутреннего слоя, мм. Для трубы 219х6 мм при условной футеровке 5 мм проход равен 197 мм. Наружная изоляция этот размер не меняет.

Масса одного метра несущей стальной трубы при плотности 7850 кг/м³ составляет mст≈0,02466хtх(D−t), где mст выражена в кг/м, D, t — в мм. Для 159х4,5 мм получается около 17,15 кг/м. К этому значению добавляют массу утеплителя, оболочки, внутренних покрытий, кабеля, прочих элементов. Массу цилиндрического слоя находят через его объём, плотность; для ППМ с переменной плотностью используют характеристики готового изделия.

Тепловой поток через однородный цилиндрический слой при установившемся режиме оценивают так:

q = 2хπхλх(T₁ − T₂) / ln(D₂/D₁).

В формуле q — линейный тепловой поток, Вт/м; λ — теплопроводность утеплителя, Вт/(м·К); T₁, T₂ — температуры на внутренней, наружной границах этого слоя, °C; D₁, D₂ — соответствующие диаметры в одинаковых единицах; ln — натуральный логарифм. При условных λ=0,030 Вт/(м·К), D₁=159 мм, D₂=259 мм, разности температур 60 °C получается около 23,18 Вт/м.

Этот результат относится к самому слою при заданных температурах его границ. Полный расчёт трассы дополнительно учитывает теплоотдачу, грунт либо воздух, оболочку, опоры, стыки, влажность материала. Теплопроводность принимают для расчётной температуры, состояния утеплителя; начальное лабораторное значение не всегда описывает эксплуатационный режим.

Обогрев трубопровода

Труба ППУ с греющим кабелем сочетает пассивную теплозащиту с подводом энергии. Кабель размещают по проектной схеме непосредственно у трубы либо в предусмотренном канале. Мощность, число линий, управление выбирают по теплопотерям, требуемой температуре, условиям запуска. Саморегулирующийся кабель также требует проверки электрической нагрузки, пускового тока, защитной аппаратуры.

Герметизация стыков

На стыках восстанавливают каждую предусмотренную функцию покрытия. Для ППУ выполняют теплоизоляцию, герметизацию оболочки, соединение проводников СОДК при их наличии. Для ВУС восстанавливают антикоррозионный слой с требуемым нахлёстом на заводское покрытие. Внутреннюю футеровку соединяют либо восстанавливают способом, предусмотренным конструкцией трубопровода.

Зоны опор, вводов, компенсаторов требуют отдельных узлов. Покрытие должно переносить расчётные перемещения без раскрытия швов, смятия утеплителя, образования недопустимых тепловых мостов. После сборки проверяют параметры, значимые для выбранной системы: герметичность оболочки, сплошность антикоррозионного слоя, состояние внутренней поверхности, электрические цепи.

Исходные данные для выбора

Трубу в изоляции подбирают по совокупности условий. В спецификации задают:

• материал несущей трубы, наружный диаметр, стенку, длину;
• рабочую среду, давление, температурный график, режим остановок;
• способ прокладки, свойства грунта, наружную температуру, воздействие влаги;
• состав защитных слоёв, толщину, оболочку, наличие обогрева либо СОДК;
• конструкцию стыков, опорных узлов, требования к контролю покрытия.

Такое описание позволяет согласовать геометрию фитингов, монтажные зазоры, массу опорных участков. Для тепловых сетей дополнительно проверяют температурные перемещения; для холодных трубопроводов — конденсацию; для подземных стальных коммуникаций — предусмотренную проектом электрохимическую защиту.

FAQ

Чем ППУ отличается от ВУС

ППУ обозначает теплоизоляционный материал — пенополиуретан. ВУС характеризует тип антикоррозионной защиты по соответствующему нормативу. Утеплитель ограничивает теплообмен, защитное покрытие снижает коррозионное воздействие. В одном изделии эти решения могут сочетаться при подтверждённой совместимости слоёв. Состав комбинированной системы указывают полностью.

Как выбрать толщину изоляции

Для теплоизоляции выполняют расчёт по температуре продукта, окружающей среде, допустимым теплопотерям либо условиям предотвращения конденсации. Для антикоррозионного покрытия толщину принимают по выбранной конструкции, диаметру, нормативным требованиям. Для внутренней футеровки дополнительно учитывают рабочий проход, стойкость к среде. Универсальной толщины для всех этих задач нет.

Предотвращает ли утепление замерзание при остановке

Утеплитель замедляет охлаждение, но при длительном отсутствии притока тепла температура жидкости приближается к температуре окружающей среды. Время до замерзания зависит от объёма, начальной температуры, теплопотерь, наружных условий. Если требуется поддерживать температуру при остановке, проект предусматривает обогрев, циркуляцию либо другое техническое решение с учётом режима эксплуатации.
