Сетка сварная
Сетка сварная — полотно из продольных, поперечных проволок либо стержней, соединённых контактной сваркой в заданных пересечениях. Такая конструкция сохраняет взаимное положение элементов, позволяет получить карты, рулоны, ограждающие панели. Характеристики определяются диаметром металла, шагом, свойствами материала, прочностью сварных узлов.
Категория включает лёгкие технические сетки, изделия для ограждений, кладки, армирования бетонных конструкций. У этих исполнений различаются нормативные требования, расчётные функции, способы контроля. Внешнее сходство ячеек не подтверждает возможность замены одного типа другим.
Форматы сварной сетки
Тонкопроволочное полотно допускает сворачивание в рулон с допустимой кривизной. Его используют в ограждающих, штукатурных, хозяйственных конструкциях, технических экранах. После разворачивания учитывают остаточную деформацию, способ закрепления, требования к плоскостности.

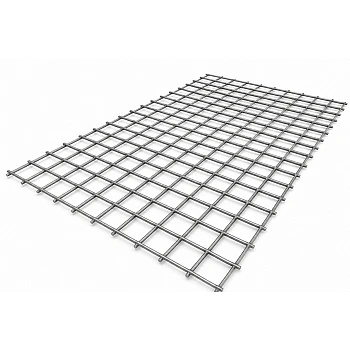

Более жёсткую сварную сетку изготавливают картами. Их длину, ширину, выпуски крайних стержней задают чертежом либо нормативным документом. Для секционных ограждений применяют плоские панели, а также панели с пространственными изгибами, которые повышают жёсткость при соответствующем направлении нагрузки.
ГОСТ 23279-2012 распространяется на сварные арматурные сетки для железобетонных конструкций. Для технического, ограждающего полотна могут применяться отдельные технические условия; ГОСТ 2715-75 устанавливает общую классификацию металлических проволочных сеток. Норматив выбирают по назначению изделия, а не только по способу соединения проволок.
Как формируют сварные пересечения
Продольные элементы подают с заданным расстоянием, поперечные укладывают по программе раскроя. В точках контакта электроды прижимают металл, через соединение пропускают сварочный ток. Локальный нагрев под усилием формирует узел без присадочной проволоки.
Качество контакта зависит от тока, длительности импульса, усилия электродов, состояния поверхности. Недостаточный нагрев приводит к слабому соединению; чрезмерный — к выплеску металла, избыточному обжатию, повреждению проволоки. Допустимую деформацию, прочность узла оценивают по требованиям конкретной сетки.
После сварки контролируют шаг, диагонали карты, плоскостность, положение крайних элементов. Для соответствующих изделий проверяют механические свойства, сопротивление сварных соединений срезу либо отрыву по принятой методике. Внешний след электрода сам по себе не доказывает достаточную прочность пересечения.
Материал основы
Для лёгких сварных сеток применяют низкоуглеродистую проволоку с характеристиками по ГОСТ 3282-74 либо другой документации. В арматурных исполнениях используют материал установленного класса, включая Вр-I по ГОСТ 6727-80, свариваемый арматурный прокат по ГОСТ 34028-2016. Конкретный класс выбирают по проекту, требованиям к работе изделия в бетоне.
Периодический профиль арматурной проволоки влияет на сцепление с бетоном. Его номинальный диаметр не следует определять случайным измерением по вершинам выступов: для такого материала применяют предусмотренную методику, номинальную площадь сечения. Для гладкой круглой проволоки диаметр измеряют непосредственно с учётом покрытия.
Коррозионностойкая сварная сетка образует отдельное исполнение. Марку стали, режим сварки, обработку соединений выбирают по химическому составу среды, температуре, требованиям к чистоте. Свариваемость материала должна соответствовать принятой технологии изготовления.
Защита от коррозии
Сетку из оцинкованной проволоки сваривают с учётом влияния цинка на контактный процесс. В зоне нагрева состояние защитного слоя может изменяться, поэтому для готового изделия контролируют предусмотренные показатели коррозионной защиты. Наличие цинка на прямом участке ещё не описывает покрытие сварного узла.
При оцинковании готового полотна защитный слой формируется после сварки, включая пересечения. Результат зависит от подготовки поверхности, способа нанесения, геометрии узла; проверяют непрокрытые участки, наплывы, сохранение свободных отверстий. Стойкость изделия определяется характеристиками покрытия, условиями эксплуатации.
Полимерное покрытие может наноситься поверх подготовленной стали либо цинкового слоя. Для наружного ограждения существенны адгезия, погодостойкость, сохранность оболочки на изгибах. Диаметр проволоки после нанесения полимера указывают отдельно от диаметра металлической основы.
Геометрия сварной сетки
В сварных сетках необходимо различать шаг p между осями соседних проволок, отверстие a в свету. Для одинаковых круглых элементов одного направления выполняется соотношение a=p−d, где d — диаметр проволоки. Поэтому при шаге 50 мм, диаметре 3 мм свободное отверстие составляет 47 мм.
Таблица показывает расчётную массу гладких стальных проволок при плотности 7850 кг/м³. Значения p₁, p₂ здесь обозначают именно осевые шаги; d одинаков в обоих направлениях. Масса покрытия, поправка на крайние элементы, выпуски не включены.
|
Шаг p₁хp₂, мм |
Диаметр d, мм |
Масса q, кг/м² |
|
25х25 |
1,2 |
0,710 |
|
50х50 |
2,0 |
0,986 |
|
50х50 |
3,0 |
2,220 |
|
50х100 |
3,0 |
1,665 |
|
100х100 |
4,0 |
1,973 |
|
150х150 |
5,0 |
2,055 |
Расчёт массы сварной сетки
Для предварительной оценки удельной массы применяют формулу:
q ≈ 6,165х(d₁²/p₁ + d₂²/p₂).
Здесь q — масса, кг/м²; d₁, d₂ — диаметры металлических элементов двух направлений, мм; p₁, p₂ — расстояния между осями соседних элементов соответствующего направления, мм. Коэффициент рассчитан для плотности стали 7850 кг/м³. Формула описывает периодическую решётку без краевой поправки.
При одинаковом диаметре d, квадратном шаге p выражение сокращается до q≈12,33хd²/p. Для шага 100 мм, проволоки 4 мм получается около 1,973 кг/м². Предварительная масса участка площадью 6 м² равна 11,84 кг.
Для отдельной карты точнее считать массу по раскрою:
m ≈ 0,006165х(d₁²хN₁хL₁ + d₂²хN₂хL₂).
Здесь m — масса металлической основы, кг; N₁, N₂ — число элементов каждого направления; L₁, L₂ — их фактические длины, м; диаметры d₁, d₂ заданы в мм. Для условной карты из 21 проволоки длиной 3 м, 31 проволоки длиной 2 м, общего диаметра 4 мм суммарная длина металла составляет 125 м, масса — около 12,33 кг.
Разница между расчётом по площади, расчётом по раскрою связана с крайними проволоками. На небольшой карте их вклад заметнее, чем на протяжённом полотне. Для элементов периодического профиля вместо геометрической массы гладкого круга используют номинальную массу соответствующего проката.
Прочность сварной сетки
Диаметр влияет на металлическое сечение, изгибную жёсткость отдельных проволок. При одинаковом материале увеличение d с 2 до 3 мм повышает площадь сечения в 2,25 раза, момент инерции круглого сечения — примерно в 5,06 раза. Эти отношения описывают отдельную проволоку, а допустимую нагрузку всей панели определяют также узлы, опоры, схема закрепления.
Для армирования важно сечение стали на единицу ширины. Для ограждения — прогиб, прочность креплений, устойчивость панели; для защитного экрана — размер отверстий, характер возможного воздействия. Назначать несущую способность только по массе квадратного метра некорректно.
Области применения
Сварная структура обеспечивает фиксированную геометрию пересечений, удобную для изготовления повторяющихся элементов. Основные направления:
- секционные ограждения территорий, технических площадок, оборудования;
- армирование бетонных элементов сетками соответствующего класса;
- кладочные швы, штукатурные покрытия по проектной конструкции;
- клетки, контейнеры, проволочные корзины, хозяйственные перегородки;
- технологические экраны, защитные решётки, опорные полотна.
При закреплении учитывают положение крайних проволок, доступную длину зажима, локальные усилия. При раскрое контролируют сохранение нужных сварных пересечений, качество торцов, восстановление защиты. Для работы в бетоне дополнительно задают защитный слой, нахлёсты, положение сетки в сечении элемента.
FAQ
Почему сетки с обозначением 50х50 могут различаться
В одном описании 50 мм может означать расстояние между осями, в другом — отверстие в свету. При проволоке 3 мм эти варианты дают шаг соответственно 50 либо 53 мм, поэтому меняются расход металла, число элементов, свободный проход. В спецификации нужно прямо указывать способ задания ячейки.
Чем рулон отличается от карты
Рулонное исполнение рассчитано на допустимое сворачивание полотна, карта представляет собой отдельный плоский элемент. Формат связан с диаметром, шагом, жёсткостью, назначением сетки. Для рамных конструкций дополнительно важны плоскостность, точные габариты, выпуски крайних проволок.
Подходит ли любая сварная сетка для армирования
Для расчётного армирования необходимы заданный класс стали, площадь сечения, шаг, характеристики сварных узлов. Ограждающее либо хозяйственное полотно может не соответствовать этим требованиям. Решение принимают по проекту, нормативной документации на арматурное изделие, а не по внешнему сходству ячеек.
