Сетка просечно-вытяжная ЦПВС

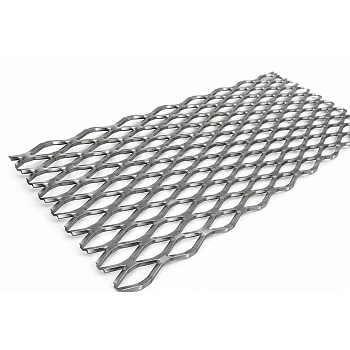

Сетка просечно-вытяжная ЦПВС — цельнометаллическое полотно с ячейками, образованными просечкой листа с последующей вытяжкой. В узлах отсутствуют отдельные сварные соединения либо переплетения проволок. Перемычки сохраняют непрерывную связь с исходной заготовкой, образуя гибкую либо относительно жёсткую структуру в зависимости от сечения.
ЦПВС применяют как основу для удержания штукатурного слоя, обкладку изоляции, защитный экран, заполнение рам. Обозначение категории не задаёт единую прочность: тонкое рулонное полотно отличается от крупноячеистой карты из более массивного металла. Для сравнения необходимы размеры ячеек, ширина перемычки, исходная толщина, состояние рельефа.
Характеристики просечно-вытяжной сетки
Геометрия ячейки
У ромбовидной структуры различают большую, малую оси отверстия, шаги повторения узлов. Размер 25х10 мм может быть записан по принятой изготовителем схеме, поэтому его сверяют с чертежом. Просвет отверстия не равен автоматически расстоянию между центрами соседних перемычек.
Ширина перемычки определяет количество металла между ячейками. Две сетки ЦПВС с одинаковым раскрытием отверстий способны заметно различаться по массе, сопротивлению разрыву. Угол наклона перемычек дополнительно влияет на габаритную высоту, жёсткость, удержание раствора.
Размеры исходного листа
В производственной номенклатуре встречаются следующие сочетания ячеек с исходной толщиной. Это примеры существующих исполнений, а не единый обязательный сортамент для всех изготовителей.
|
Ячейка по обозначению, мм |
Исходный металл, мм |
Характер полотна |
|
25х10 |
0,35–1,0 |
Относительно мелкая структура |
|
50х25 |
0,35–1,5 |
Среднее раскрытие ячеек |
|
120х55 |
1,0–2,0 |
Крупноячеистое исполнение |
Рулонная ширина может составлять 1000 либо 1250 мм, но конечный формат определяется конкретной линией. Габарит по высоте после просечки отличается от толщины исходного листа. Для плоской сетки после обжатия отдельно указывают состояние полотна.
Материал просечно-вытяжной сетки
ЦПВС изготавливают из холоднокатаной низкоуглеродистой стали, оцинкованной заготовки, специальных материалов по техническим требованиям. Пластичность основы нужна для раскрытия ячеек без разрыва узлов. При изготовлении из листа марок 08пс либо 08кп свойства готового полотна зависят также от степени деформации.
Оцинкованная сетка имеет защиту на поверхностях исходной заготовки, однако просечка открывает кромки стали. Это отличается от цинкования уже сформированного полотна. Допустимость конкретного способа защиты оценивают по влажности, составу среды, назначению изделия.
Для просечно-вытяжной сетки геометрию, отклонения, требования к кромкам задают ТУ изготовителя. ГОСТ на исходный лист характеризует заготовку, но не описывает автоматически все свойства готовой ЦПВС. Нормы на сварные арматурные сетки также нельзя переносить на неё по сходству названия.
Технология изготовления
Полоса поступает в просечной станок, где нож выполняет последовательные разрезы со смещением. Одновременно металл вытягивается, отверстия раскрываются, перемычки поворачиваются относительно исходной плоскости. Площадь полотна увеличивается без вырубки отдельных отходов из каждой ячейки.
После формования сетку правят, при необходимости обжимают, режут на карты либо наматывают в рулон. Отходы возможны при обрезке краёв, раскрое, наладке, поэтому выражение «безотходная технология» не означает отсутствия любых потерь металла. Главное отличие от перфорации — отверстия образуются раскрытием, а не удалением вырубленных участков.
В готовой ЦПВС проверяют равномерность ячеек, ширину перемычек, целостность узлов, отсутствие непросечённых участков. Кромка должна соответствовать назначению: выступающие острые элементы могут мешать примыканию, повреждать соседний материал. Сильное местное растяжение при перемещении изменяет геометрию отверстий.
Масса просечно-вытяжной сетки
Для практического расчёта используют поверхностную массу готового исполнения q. Значение зависит от исходного сечения, раскрытия, ширины перемычек, покрытия. Определять массу только по габаритной высоте рельефа нельзя.
m = qхBхL.
Здесь m — масса рулона либо карты, кг; q — масса 1 м² готовой сетки, кг/м²; B — ширина, м; L — длина, м. Для условного полотна с q=0,75 кг/м², B=1 м, L=10 м результат составляет 7,5 кг. Это пример вычисления, а не масса любого рулона ЦПВС такого формата.
При известном увеличении площади можно оценить q≈7,85хt/k, где t — исходная толщина стали, мм; k — отношение площади готового полотна к площади заготовки. При t=0,5 мм, k=5 получается 0,785 кг/м² без учёта покрытия, обрезки. Коэффициент k устанавливают по фактическому процессу, а не принимают одинаковым для всех ячеек.
Работа в штукатурной системе
Рельефные перемычки создают механическое зацепление с нанесённым составом. Для работы сетки необходимо заполнение пространства вокруг металла, совместимость основания, креплений, раствора. Если полотно прижато так, что состав не охватывает перемычки, механизм удержания меняется.
ЦПВС помогает удерживать слой в предусмотренной системе, но не компенсирует недостаточную адгезию основания либо неправильный состав раствора. Масса отделки, шаг креплений, возможная коррозия должны учитываться совместно. Перенос сетки из одной штукатурной системы в другую требует проверки её характеристик.
Область применения
Просечно-вытяжную сетку используют для следующих изделий, работ:
- основания под штукатурку в системах с металлическим армированием;
- обкладка, фиксация отдельных видов теплоизоляции;
- защитные экраны, вентиляционные заполнения;
- декоративные панели, лёгкие металлические перегородки;
- технологические оболочки, удерживающие элементы по чертежу.
Для настила, по которому перемещается человек, тонкая ЦПВС обычно не рассматривается без специального расчёта, опорной конструкции. В подобных узлах могут применяться более массивные разновидности ПВЛ либо другие решётки. Общая технология просечки не означает одинаковой несущей способности.
Направление полотна
Просечно-вытяжная структура по-разному деформируется вдоль большой, малой оси ячейки. При растяжении в одном направлении отверстия могут раскрываться, в другом — сужаться. Поэтому ориентацию ЦПВС фиксируют при изготовлении рам, экранов, деталей, чувствительных к геометрии.
После дополнительного расплющивания изменяется положение перемычек. Плоский вид удобен для некоторых сопряжений, однако его характеристики следует рассматривать отдельно от объёмного полотна. Размеры до обжатия не описывают полностью готовую сетку.
FAQ
Чем ЦПВС отличается от сварной сетки?
Она формируется из цельного листа, её узлы не имеют отдельных сварных пересечений. Ячейки возникают за счёт раскрытия просечек. Такая структура обладает собственной направленной деформативностью, поэтому замена сварного полотна требует проверки назначения.
Почему одинаковая ячейка имеет разную массу?
Масса зависит от толщины основы, ширины перемычек, степени вытяжки, покрытия. Одного размера отверстия недостаточно. Для расчёта рулона используют q конкретного исполнения, умножая на ширину, длину.
Вся оцинкованная ЦПВС одинаково защищена?
Нет. Просечка оцинкованного листа оставляет открытые кромки, а покрытие готового полотна формируется после создания отверстий. Состояние узлов, сплошность защиты, эксплуатационную среду оценивают для выбранной технологии.
